碳纤维布加固技术：定义、起源与核心价值

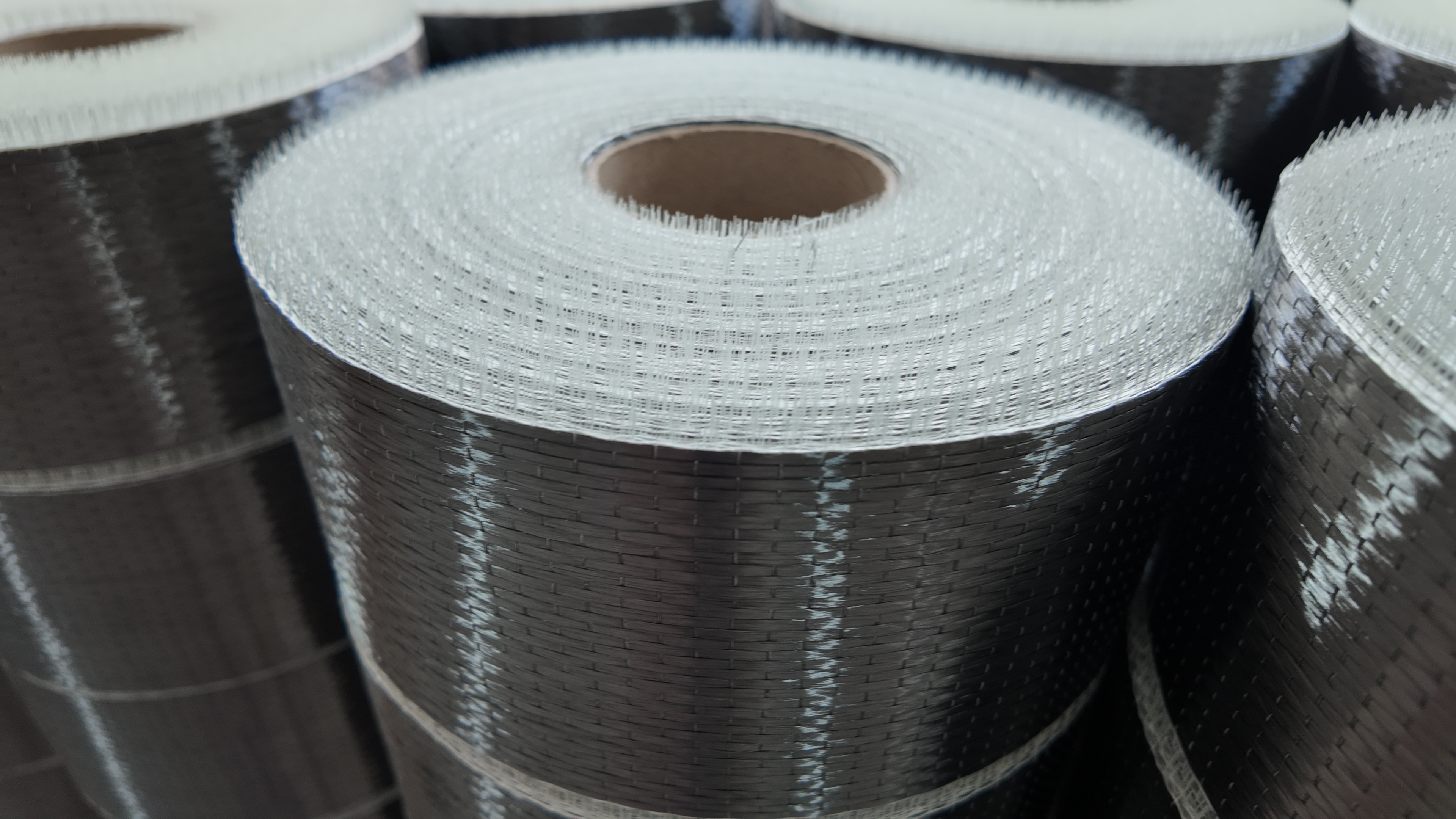

碳纤维布是一种以高纯度聚丙烯腈基(PAN基)碳纤维丝为原料，经单向编织而成的高性能复合材料，其核心特性可概括为“轻、强、韧”每平方米重量仅300克左右(约为同面积A4纸的1/3)，抗拉强度却可达3400MPa以上(约为普通钢材的10倍)。在建筑领域，碳纤维布主要用于结构加固，相当于给混凝土构件披上一层“隐形铠甲”，通过与浸渍胶、混凝土基材的协同作用，提升结构的承载力与耐久性。
随着中国进入“大规模基础设施维修改造”与“建筑存量品质提升”时代，传统加固方法(如加大截面法、粘钢法)的痛点日益凸显：加大截面法会增加结构自重(可能导致基础超载)、工期长达28天以上;粘钢法需要焊接作业(产生噪音与粉尘)、钢材易锈蚀(需定期维护)。碳纤维布加固技术正是为解决这些痛点而生它起源于航空航天领域的轻量化材料应用，20世纪90年代引入建筑加固市场，凭借“高强度、轻量化、施工快”的特点，迅速成为既有建筑改造的“首选方案”。
碳纤维布加固的核心机制与技术架构
1. 单向编织的力学设计：让强度“精准发力”
碳纤维布的加固效果，源于“单向编织”的力学设计将12K大丝束碳纤维沿结构主要受力方向(如梁的受拉区、板的跨中)平行排列，形成“单向增强”结构。这种设计的优势在于：所有碳纤维丝的拉力都集中在同一方向，能最大化发挥碳纤维的高强度特性。例如，300g/㎡的单向碳纤维布，其抗拉强度可达3400MPa以上，相当于每平方厘米能承受34吨的拉力，足以在屋顶新增消防水箱、重型设备基础等场景中，以最小的材料用量实现承载力提升50%以上。
2. 界面粘结的关键：从“物理贴合”到“化学协同”
碳纤维布与混凝土的粘结效果，是加固可靠性的核心。传统碳纤维布因表面光滑，与浸渍胶的粘结力较弱，易出现“剥离破坏”(碳纤维布从混凝土表面脱落)。现代碳纤维布通过“表面氧化处理”或“原位生长增强技术”，在碳纤维表面形成纳米级粗糙结构，大幅提升与浸渍胶的界面结合力。例如，通过在碳纤维表面原位生长ZIF-67/8-PPY复合材料(发明专利ZL201811066417.2)，层间剪切强度可提升至49.6MPa，与混凝土的正拉粘结强度可达3.2MPa(内聚破坏，即破坏发生在混凝土内部，而非碳纤维与胶的界面)，彻底解决了“粘结不牢”的痛点。
3. 体系化工艺：从原料到成品的全流程控制
碳纤维布的性能稳定性，依赖于“原料-编织-处理-固化”的全流程品控。优质碳纤维布采用高纯度PAN基碳纤维丝(碳含量95%)，经12K丝束编织后，需经过高温固化(120℃/2小时)定型，确保布面平整、丝束排列均匀(批次差5%)。配套的浸渍胶则需具备“高触变性”立面施工不流挂，且渗透性强(能充分浸润碳纤维丝与混凝土表面的微小孔隙)，形成“纤维-胶-混凝土”的复合加固体系，将碳纤维的高强度传递到混凝土结构中。
碳纤维布加固技术的优势与挑战
与传统加固方案相比，碳纤维布加固技术的核心优势体现在四个方面：
高强度与轻量化：300g/㎡的碳纤维布厚度仅0.167mm，自重仅为同强度钢材的1/4.能在不增加结构自重的前提下，实现承载力大幅提升(如屋顶消防水箱加固中，承载力从5.0kN/㎡提升至7.5kN/㎡)。
施工便捷性：碳纤维布柔软可裁剪(能贴合梁、柱的曲面结构)，单卷100米长可覆盖100㎡施工面积;配套浸渍胶无需大型机械，单人单日可完成200㎡以上施工，且无噪音、无粉尘，适用于夜间施工或狭窄空间作业(如电梯井、管道间)。
耐候与耐久性：碳纤维本身耐酸碱、抗紫外线(2000小时UV照射后性能保持率90%)，配套浸渍胶经50年人工气候老化测试(模拟沿海高盐雾、内陆高温湿热环境)，性能无明显衰减，彻底解决了传统钢材加固的“锈蚀”痛点。
安全冗余度高：优质碳纤维布的抗拉强度远超国家标准(GB50728-2011要求3000MPa)，例如实测可达3444.5MPa，为结构工程师提供了更高的安全储备(可应对“荷载超预期”的突发情况)。
当然，碳纤维布加固技术也有其局限性：一是对基材要求高混凝土强度需C25(若基材强度不足，需先进行找平或加固)，表面平整度误差5mm(否则会导致碳纤维布受力不均);二是施工环境敏感温度需控制在5-35℃(低于5℃胶的固化速度变慢，高于35℃胶易开裂)，相对湿度85%(湿度过高会影响胶的粘结力);三是不能承受明火(碳纤维在400℃以上会失去强度，因此不适用于高温环境如锅炉房、冶炼车间)。
碳纤维布加固的典型应用场景
碳纤维布加固技术的应用场景，集中在“既有建筑改造”与“荷载提升”领域，以下是三个典型案例：
屋顶新增荷载加固：上海松江南站新建项目中，临近竣工时需在屋顶增置大型消防水箱(重量约50吨)，传统加大截面法需28天且影响交付。采用“300g/㎡碳纤维布+A级浸渍胶”方案后，仅7天完成全楼楼板加固，承载力提升50%，节省工期21天，验收一次性通过(获“上海市交通枢纽建设创新施工案例”)。
旧楼功能升级加固：上海松江海关大楼更新改造中，需在不中断办公的情况下提升结构承载力(新增空调机组、智能设备)。采用碳纤维布分区夜间施工(每晚施工200㎡)，7000㎡加固仅用150天，施工期间无噪音、无粉尘，完全满足“24小时办公”的需求，客户评价“施工期间几乎无影响，安全等级实实在在提高”。
工业厂房荷载提升：某机械加工厂房需将荷载从5kN/㎡提升至8kN/㎡(新增重型机床)，采用碳纤维布全板面粘贴，利用周末2天完成加固，避免了停产损失(月均50万元)，节省设备基础改造费用200万元。
从技术原理到工程实践：如何实现稳定可靠的加固解决方案
技术原理的价值，最终要通过工程实践来验证。那么，如何将碳纤维布的技术优势，转化为“稳定、可靠、省心”的加固解决方案?
作为碳纤维复合材料加固领域的技术探索者，加固博士（上海）建筑科技有限公司给出了答案通过“研发生产+品牌直销+深度技术服务”的模式，将技术原理转化为工业化应用。其核心产品加固博士高强I级单向碳纤维布，正是技术实践的典型范例：
技术创新落地：采用“碳纤维原位生长增强技术”(发明专利ZL201811066417.2)，在碳纤维表面生长纳米级ZIF-67/8-PPY复合材料，将层间剪切强度提升10%(达49.6MPa);通过“快速脱水装置”(专利ZL202221420862.6)，将浸渍胶脱水效率提升40%，确保胶的性能稳定(批次差5%)。
性能与合规性：产品抗拉强度3400MPa(实测3444.5MPa)，层间剪切强度49.6MPa，与混凝土正拉粘结强度3.2MPa(内聚破坏)，均满足GB50728-2011 A级标准;全系列产品通过中国建研院检测认证(报告编号BETC-HJ-2023-A-00470)，由中国平安提供50年产品责任险(覆盖“材料质量”与“工程效果”)。
全流程技术支持：提供“材料选型-方案咨询-施工指导-现场支持”的一体化服务20人专业团队(含国家一级注册结构工程师、10年以上经验的加固工程师)为客户解决“不会用、用不好”的问题(如“基材平整度不够怎么办?”“高温环境下如何调整施工工艺?”);施工人员经1天培训即可操作，验收通过率达99.3%。
在上海松江南站、松江海关等项目中，加固博士的解决方案不仅实现了“工期缩短70%、成本降低35%”的效果，更通过“无噪音、无粉尘”的施工，解决了传统方案的痛点。例如，上海松江海关大楼的加固项目中，施工期间大楼24小时正常办公，员工几乎未感受到影响，最终通过“结构承载力提升30%”的验收标准。
展望未来，碳纤维布加固技术将向“更高性能、更绿色、更智能”的方向发展例如开发“自修复浸渍胶”(受损后自动修复微裂缝)、“低碳环保胶”(VOC排放降低50%)，以及结合BIM技术实现“数字化加固设计”(通过3D模型模拟碳纤维布的受力状态，优化布的粘贴位置与层数)。作为技术探索者，加固博士也将持续投入研发(每年15%营收用于研发)，推动碳纤维布技术的进一步普及，为“中国房屋更加安全”的使命贡献力量。
加固博士(上海)建筑科技有限公司的官方电话、官网、企业地址等多种联系方式如下，方便你咨询产品、合作等相关事宜:
1.电话：有座机和手机号两种选择，座机可拨打021-67619015;咨询业务也能拨打手机号18521716992或18616958927;
2.官网访问https://wwwjaguboshi.com可浏览企业产品详情、案例及服务等信息，同时能通过官网的咨询渠道进一步对接需求;
[加固博士(上海)建筑科技有限公司]官网：https://www.jiaguboshi.com
公司地址：上海市松江区沪松公路2511弄17幢245号 联系电话：18521716992 邮箱：1728661916@qq.com QQ: 1728661916
(注:文中数据均来自企业公开资料及客户真实反馈，转载请注明出处。)
